ABB機器人RobotStudio網絡設置詳情如下:
概述:
本節介紹了連接控制器的PC的網絡設置,該操作必須在開始在線工作前完成。
您可以通過如下方式使用以太網將PC連接至控制器:
• 局域網
•連接服務端口
• 遠程網絡連接
本地網絡連接:
您可以將PC接入控制器所在的以太網中,當PC和控制器正確連接至同一子網中, RobotStudio會自動檢測到控制器。 PC的網絡設置取決于所連接網絡的結構,請聯系您的網絡管理員以創建PC網絡連接。
連接服務端口:
當連接到控制器服務端口時,您可以選擇自動獲取IP地址或指定固定IP地址。 請聯系您的網絡管理員咨詢?nèi)绾谓⒎⻊?wù)端口連接。

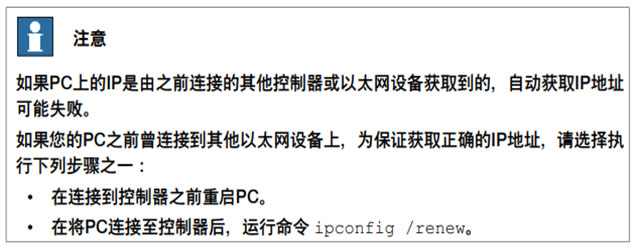

自動生成IP地址:
控制器服務端口的DHCP服務器會自動分配IP地址給您的PC,詳情參閱Windows幫助 文檔中關于配置TCP/IP的描述。
固定IP地址:

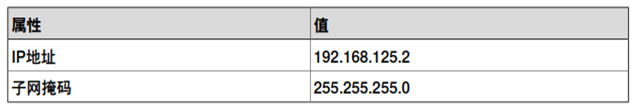

除自動獲取IP地址外,您也可以選擇為連接至控制器的PC指定固頂?shù)腎P地址。 為固定IP使用如下設置:
設置PC網絡連接的詳情請參閱Windows幫助文檔中關于配置TCP/IP的描述。
遠程網絡連接:
以確保控制器遠程連接正常,相關的網絡流量必須被允許通過PC和控制器防火墻。
防火墻設置必須允許以下由PC到控制器的TCP/IP流量:
• UDP port 5514 (unicast)
• TCP port 5515
• Passive FTP
所有的TCP和UPD連接遠程控制控制器由PC開始,也就是控制器僅對所給的源端口和 地址作出反應。
防火墻設置:

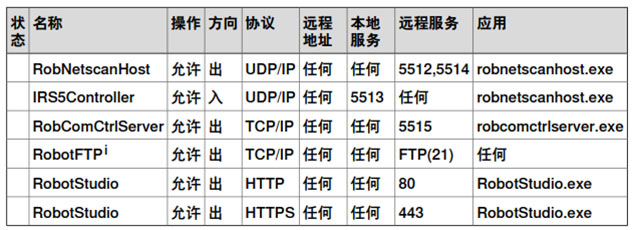

不論是連接至真實控制器還是虛擬控制器,防火墻設置都將適用。 下表描述了防火墻的設置:
i RobotWare版本6.04或更低版本需要FTP設置。

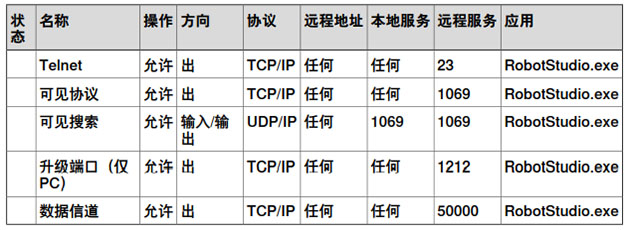

此外,下表說明了 RobotWare 集成圖像選項的必要防火墻配置。
連接到控制器:
1 確保PC正確連接到控制器的服務端口,且控制器正在運行。
2 在 File(文件)菜單中,點擊 Online(在線),然后選擇 One Click Connect (單擊連接)。 這會將您帶到控制器選項卡。
3 單擊添加控制器 。

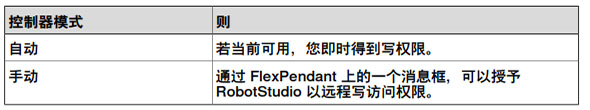

4 單擊 請求寫權限。
